• WR329-WLAN-LTE

WR329-WLAN-LTE

工业8+1G 蜂窝,
双频 LTE / Wi-Fi 以太网路由交换机
型号 : wr329 wlan lte

创新和智能 LTE 路由交换机 WR329 系列,是为智慧交通而设计,结合了 LTE / Wi-Fi 路由器和 8 口交换机的功能。超高弹性的高速 Wi-Fi 和多端口以太网至 LTE 路由,非常适于路边机柜或其他工业应用。灵活的模块化设计,允许自定义启用 / 禁用 LTE / Wi-Fi。宽温和坚固的设计,讓你在既有恶劣的條件下,也能够方便地部署。

 Auto-offload 自动卸载功能
☞  优酷网高清视频 请点这

 冗余网关 Redundant Gateway
☞  优酷网高清视频 请点这


 技术
标准 3GPP Release 11 Long Term Evolution (LTE), fallback 3GPP Release 7,8,9 for HSPA/UMTS
IEEE 802.11ac wireless local area network (WLAN), Backward support 802.11n/g/a/b Wireless LAN
IEEE 802.3 10Base-TX Ethernet
IEEE 802.3u 100Base-TX Fast Ethernet
IEEE 802.3ab 1000Base-T Gigabit Ethernet copper
IEEE 802.3af/at Power-over-Ethernet
 界面
网口 LAN: 8 x 10/100Base-TX RJ45, 自侦测, IEEE 802.3af/at PoE/PoE+
WAN: 1 x 100/1000Base-T RJ45, 自侦测
系统 LED 指示灯 1 x DO: 红色
1 x 电源: 绿色
1 x 系统状态: 正常: (绿色),固件更新: (绿色闪烁)
1 x WAN口状态: 联机: 绿色,传输: 绿色闪烁
1 x 1000M:WAM 口速度, 1000M: 绿色亮, Not 1000M: 绿色灭
3 x Radio (Ra, Rb, Rc): Radio 状态
Ra: SIM检测到 绿色亮, SIM 未插入: 灭
Rb: 4G 连接: 绿色亮, 2/3G 连接: 绿色闪烁, 未连接: 绿色灭
Rc: AP模式: 绿灯亮,站模式已连接: 绿色闪烁,站模式/无线禁用: 绿色灭
网口 LED 指示灯 联线(绿色), 传输(绿色闪烁),PoE 供电: 褐色亮, PoE 未使能: 褐色灭
重启 系统重启 (2~6 秒) / 出厂设定重启 (超过 7 秒)
SMA 接头 最多 5: 4 xRP-SMA 母头, 4 个用于 Wi-Fi/LTE, 1 x GPS
SIM 接头 2 x Nano SIM 托盘
电源输入,数字输出 4针 可拆卸式端子
   2针 电源输入
   2针 DO (Relay Alarm)
数字输出: 干接点输出 0.5A /24V DC
选配扩展板 RS232/422/485, 数字输入/数字输出, 适用于现场应用的 Micro SD 卡(依要求提供)
 蜂窝网络
标准 GSM/GPRS/EDGE 3GPP Release 6
UMTS/HSPA 3GPP Release 8
LTE 3GPP Release 11
速率 GPRS: DL: max. 85.6 kbps, UL: max.85.6 kbps
EDGE: DL: max. 236.8 kbps, UL: max. 236.8 kbps
HSPA: DL: max. 42 Mbps, UL: max. 5.76 Mbps
LTE-FDD Cat.4: DL: max. 150 Mbps, UL: max. 50 Mbps, 2x2 DL MIMO
LTE-TDD Cat.4: DL: max. 130 Mbps, UL: max. 35 Mbps, 2x2 DL MIMO
频带: LTE-E LTE: FDD B1/B3/B5/B7/B8/B20 (2100/1800/850/2600/900/800MHz)
LTE: TDD B38/B40/B41 (2600/2300/2500MHz)
WCDMA: FDD B1/B5/B8 (2100/850/900MHz)
GSM: B3/B8 (1800/900MHz)
频带: LTE-U FDD LTE: B2/B4/B12 (1900/1700/700MHz)
WCDMA: B2/B4/B5 (1900/1700/850MHz)
频带: LTE-CN LTE FDD: B1/B3/B5/B8 (2100/1800/850/900MHz)
LTE TDD: B38/B39/B40/B41 (2600/1900/2300/2500MHz)
TD-SCDMA: B34/B39 (2000/1900MHz)
WCDMA: B1/B8 (2100/900MHz)
CDMA: BC0
GSM: 900/1800MHz
 Wi-Fi
标准 IEEE 802.11ac/a/b/g/n (2T2R)
802.11ac: OFDM (BPSK, QPSK, 16-QAM, 64-QAM, 256-QAM)
速率 802.11ac: MCS0~9, max. 866Mbps
802.11b: 11Mbps / 802.11a/g: 54Mbps / 802.11n: MCS0~15, max.300Mbps
频段 IISM Band, 2.412GHz~2.472GHz, 5.180MHz~5.825MHz(Band 1,4)
多入多出技术(MIMO) 2T2R, 2x天线
接收信号强度指示(RSSI) ≦20db, 符合 CE 要求
发射功率及接收灵敏度 工作频段: 2.412~2.472GHz
工作频段: 5.180G~5.825GHz
Max. MIMO: 2T2R
 GPS
GNSS GPS/ GLONASS/ BeiDou/ Galileo
效能 冷启动: 18s, 温启动: 2.2s, 热启动: 1.8s
灵敏度 冷启动: -146dBm, 重新获取: -157dBm, 跟踪: -157dBm
精确度 < 1.5M
GNSS 频段 GPS/Galileo: 1575.42±1.023 MHz
GLONASS: 1597.5~1605.8 MHz
北斗: 1561.098±2.046 MHz
天线 Frequency range: 1561~1615MHz
Polarization: RHCP or linear
VSWR: <2 (Typ.)
Passive antenna gain: >0dBi
 软件
管理界面 CGI WebGUI, Command Line Interface (CLI), Telnet, SNMP
网络时间管理 SNTP, Cellular Time
网管协议 IPv4/IPv6, DDNS, SNMP v1/v2c/v3/Trap, MIBs, LLDP, DHCP server/client, TFTP, System Log
传输协议 NAT Routing, Traffic Control
安全管理 Firewall, DMZ, Port Forwarding, HTTPs, SSH
冗余管理 WAN/LTE Redundancy
VPN IPsec, OpenVPN
4G / LTE设定 Radio on/off, 4G LTE/3G HSPA Configuration, SIM Security, Connection Status, Cellular to Eth-WAN Redundancy, GPS positioning
WLAN 设定 WLAN Basic Settings: Radio on/off, 2.4G 11n/5G 11ac Band and Frequency selection, SSID/Multi-SSID configuration, SSID broadcast, VLAN ID, WLAN to LAN Link fault pass-through, Cellular to WLAN Auto Offload and advanced WLAN settings, 802.1X
 电源
电源输入 12/24VDC(8~32VDC)
反向保护
直流输出 0.5A@24VDC
功耗 最大 12W@24VDC 满载无 PD 供电, 建议保留 15% 容许范围
 PoE 以太网供电
供电模式 Alternative A
PoE 功率预算 系统: Max. 120W@70°C/24VDC, Max.60W@70°C/8VDC
PoE 标准 IEEE 802.3af/at
管理 PoE 使能/去使能, 系统/网口供电量控制, PD 状态检测, PoE 时间表, PoE 状态监控
 机构
安装 壁挂
外壳 钢、金属铝
尺寸 200(W) x 51(H) x 126(D) mm / 不含壁挂
IP 等级 IP31
重量 ≒1.4KG (TBD)
 环境
操作温湿度 -40°C~75°C , 5%~95% 非凝结
储存温度 -40°C~85°C
MTBF >200,000 小时
质保 5 年
 认证
安全 EN60950-1 Compliance
EMC EN61000-6-2/EN61000-6-4
EMI CISPR 22, FCC part 15B Class A
Radio RED Compliance
Safety: EN 62368-1
EN 50385/EN62311 MPE assessment
EN 301 489-1/17/19/52, EN 55032/55024
EN 300 328/EN 301 893
EN 301 908-1
FCC Part 15B
交通控制 NEMA-TS2 Compliance
铁道 EN50121-4 Compliance
高效能的无线网络
• LTE Cat.4,2x2 MIMO,150M 下行 和 50M 上传
• 4G/3G/2G 兼容
      - LTE-E: FDD B1/3/5/7/8/20; TDD B38/40/41
      - LTE-AU: FDD B1/2/3/4/5/7/8/28; TDD B40
      - LTE-CN: FDD B1/3/5//8; TDD B38/39/40/41
      - LTE-U: FDD B2/4/12
• IEEE 802.11ac,并兼容802.11a/b/g/n
• 可选的 5G/2.4G Wi-Fi,最高可达 866Mbps 的带宽
百兆/千兆多口以太网
• 支持 8 个百兆端口,可达成线速转发
• 支持 1 个千兆 WAN 口,可用于上行链路,如连接 NVR 设备
• 可实现 LAN 到 LTE 或 WAN 的路由
• WAN 及 LTE 互为冗余备援

增强的网络安全防护
•支持防火墙流量分类、端口转发
•支持 NAT、DMZ等 LAN 保护技术
•支持 OpenVPN、IPsec
•支持 HTTPs/SSH 安全登录
智能管理
• 多样管理方式,包含 WebGUI、CLI 和  SNMP
• 支持 ViewMaster 远程设定软件及 NetMaster NMS 网管软件
• 冗余功能: 支持 WAN / LTE 冗余备援,无线自动卸载
• 支持 LLDP 拓扑自动发现
• 多样诊断功能,如射频 LED、Ping、TFTP、SNMP Trap、邮件告警和系统日志
• LTE 支持看门狗、自动重连机制
• OPCuA、云端监控 (根据需求支持)

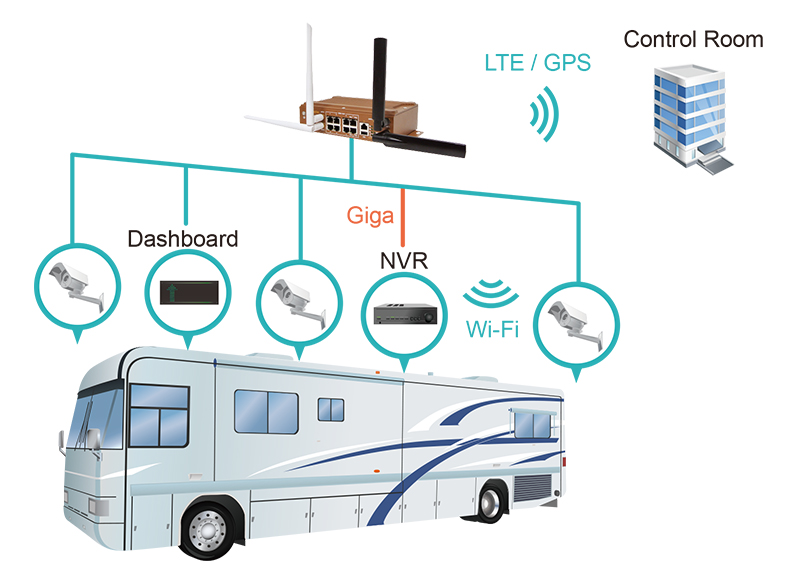

专为公交车、路边监控及智能交通应用的强固设计
• 符合轨道边 EMC EN50121-4 规范
• EN61000-6-2 / EN61000-6-4 重工业认证
• ITS / 交通控制: NEMA-TS2 规范
• 车载: E-mark 兼容设计
• 欧盟 CE 认证
• FCC part 15 B Class A
• 高效能散热设计,适应零下 40~75℃ 的环境

    • 结合交换机 + 无线网关(DS210 + WR322G)

    • 支持 8 个 10 / 100Mbps 网口

    • 1 个 千兆 WAN 口,可用于连接 NVR / 上行链路

    • 双频设计,LTE / GPS + Wi-Fi

    • 支持双 SIM 卡自动冗于切换和 eSIM
    • 无缝 Wi-Fi 自动卸载



  • 订购信息
     型号
    WR309 工业 8+1G 路由交换机
    WR309P 工业 8+1G PoE 路由交换机
    WA329 工业 8FE+1GE port Wireless AP/Client, Dual 802.11ac/n WLAN
    WA329P 工业 8FE PoE+1GE port Wireless AP/Client, Dual 802.11ac/n WLAN
    WR329-WLAN+LTE-E 工业 8+1G 蜂窝以太网路由交换机, 802.11ac/n WLAN, LTE-E, FDD B1/3/5/7/8/20, TDD B38/40/41
    WR329-WLAN+LTE-CN 工业 8+1G 蜂窝以太网路由交换机, 802.11ac/n WLAN, LTE-CN, FDD B1/B3/B5/B8, TDD B38/B39/B40/B41
    WR329-WLAN+LTE-U 工业 8+1G 蜂窝以太网路由交换机, 802.11ac/n WLAN, LTE-U, FDD B2/4/12, B2/B4/B5@WCDMA
    WR329P-WLAN+LTE-E 工业 8+1G 蜂窝PoE路由交换机, 802.11ac/n WLAN, LTE-E, FDD B1/3/5/7/8/20,TDD B38/40/41
    WR329P-WLAN+LTE-CN 工业 8+1G 蜂窝PoE路由交换机, 802.11ac/n WLAN, LTE-CN, FDD B1/B3/B5/B8, TDD B38/B39/B40/B41
    WR329P-WLAN+LTE-U 工业 8+1G 蜂窝PoE路由交换机, 802.11ac/n WLAN, LTE-U, FDD B2/4/12, B2/B4/B5@WCDMA
    *WR329-2xLTE-E 工业 8+1G 蜂窝以太网 路由交换机, LTE-E, FDD B1/3/5/7/8/20,TDD B38/40/41
    *WR329-2xLTE-CN 工业 8+1G 蜂窝以太网 路由交换机, LTE-CN, FDD B1/B3/B5/B8, TDD B38/B39/B40/B41
    *WR329-2xLTE-U 工业 8+1G 蜂窝以太网 路由交换机, LTE-U, FDD B2/4/12, B2/B4/B5@WCDMA
    *WR329P-2xLTE-E 工业 8+1G 蜂窝PoE 路由交换机, LTE-E, FDD B1/3/5/7/8/20,TDD B38/40/41
    *WR329P-2xLTE-CN 工业 8+1G 蜂窝PoE 路由交换机, LTE-CN, FDD B1/B3/B5/B8, TDD B38/B39/B40/B41
    *WR329P-2xLTE-U 工业 8+1G 蜂窝PoE 路由交换机, LTE-U, FDD B2/4/12, B2/B4/B5@WCDMA
    包装清单
    1 x 产品本体
    1 x 4针 可拆卸端子
    1 x 快速安装指南
                                        *By Request
