| 技术 | |
| 标准 | 3GPP Release 11 Long Term Evolution (LTE), fallback 3GPP Release 7,8,9 for HSPA/UMTS |
| IEEE 802.11ac wireless local area network (WLAN), Backward support 802.11n/g/a/b Wireless LAN | |
| IEEE 802.3 10Base-TX Ethernet | |
| IEEE 802.3u 100Base-TX Fast Ethernet | |
| IEEE 802.3ab 1000Base-T Gigabit Ethernet copper | |
| IEEE 802.3af/at Power-over-Ethernet | |
| 界面 | |
| 网口 |
LAN: 8 x 10/100Base-TX RJ45, 自侦测, IEEE 802.3af/at PoE/PoE+ WAN: 1 x 100/1000Base-T RJ45, 自侦测 |
| 系统 LED 指示灯 |
1 x DO: 红色 1 x 电源: 绿色 1 x 系统状态: 正常: (绿色)，固件更新: (绿色闪烁) 1 x WAN口状态: 联机: 绿色，传输: 绿色闪烁 1 x 1000M:WAM 口速度, 1000M: 绿色亮, Not 1000M: 绿色灭 3 x Radio (Ra, Rb, Rc): Radio 状态 Ra: 检测到SIM1 和 SIM2 绿色亮, 检测到SIM1 或 SIM2 绿色闪烁, SIM1 和 SIM2 未插入: 绿色灭 Rb: LTE1: 4G 连接: 绿色亮, 2/3G 连接: 绿色闪烁, 未连接: 绿色灭 Rc: LTE2: 4G 连接: 绿色亮, 2/3G 连接: 绿色闪烁, 未连接: 绿色灭 |
| 网口 LED 指示灯 | 联线(绿色), 传输(绿色闪烁)，PoE 供电: 褐色亮, PoE 未使能: 褐色灭 |
| 重启 | 系统重启 (2~6 秒) / 出厂设定重启 (超过 7 秒) |
| SMA 接头 | 最多 5: 4 xRP-SMA 母头, 4 个用于 Wi-Fi/LTE, 1 x GPS |
| SIM 接头 |
2 x Nano SIM 托盘: 每个LTE模块使用1个 *1个LTE模块的可选1xESIM备援 |
| 电源输入，数字输出 |
4针 可拆卸式端子 2针 电源输入 2针 DO (Relay Alarm) 数字输出: 干接点输出 0.5A /24V DC |
| 选配扩展板 | RS232/422/485, 数字输入/数字输出, 适用于现场应用的 Micro SD 卡(依要求提供) |
| 蜂窝网络 | |
| 标准 |
GSM/GPRS/EDGE 3GPP Pelease 6 UMTS/HSPA 3GPP Release 8 LTE 3GPP Release 11 |
| 速率 |
GPRS: DL: max. 85.6 kbps, UL: max.85.6 kbps EDGE: DL: max. 236.8 kbps, UL: max. 236.8 kbps HSPA: DL: max. 42 Mbps, UL: max. 5.76 Mbps LTE-FDD Cat.4: DL: max. 150 Mbps, UL: max. 50 Mbps, 2x2 DL MIMO LTE-TDD Cat.4: DL: max. 130 Mbps, UL: max. 35 Mbps, 2x2 DL MIMO |
| 频带: LTE-E |
LTE: FDD B1/B3/B5/B7/B8/B20 (2100/1800/850/2600/900/800MHz) LTE: TDD B38/B40/B41 (2600/2300/2500MHz) WCDMA: FDD B1/B5/B8 (2100/850/900MHz) GSM: B3/B8 (1800/900MHz) |
| 频带: LTE-U |
FDD LTE: B2/B4/B12 (1900/1700/700MHz) WCDMA: B2/B4/B5 (1900/1700/850MHz) |
| 频带: LTE-CN |
LTE FDD: B1/B3/B5/B8 (2100/1800/850/900MHz) LTE TDD: B38/B39/B40/B41 (2600/1900/2300/2500MHz) TD-SCDMA: B34/B39 (2000/1900MHz) WCDMA: B1/B8 (2100/900MHz) CDMA: BC0 GSM: 900/1800MHz |
| Wi-Fi | |
| 标准 |
IEEE 802.11ac/a/b/g/n (2T2R) 802.11ac: OFDM (BPSK, QPSK, 16-QAM, 64-QAM, 256-QAM) |
| 速率 |
802.11ac: MCS0~9, max. 866Mbps 802.11b: 11Mbps / 802.11a/g: 54Mbps / 802.11n: MCS0~15, max.300Mbps |
| 频段 | IISM Band, 2.412GHz~2.472GHz, 5.180MHz~5.825MHz(Band 1,4) |
| 多入多出技术(MIMO) | 2T2R, 2x天线 |
| 接收信号强度指示(RSSI) | ≦20db, 符合 CE 要求 |
| 发射功率及接收灵敏度 |
工作频段: 2.412~2.472GHz 工作频段: 5.180G~5.825GHz Max. MIMO: 2T2R |
| GPS | |
| GNSS | GPS/GLONASS/BeiDou/Galileo |
| 效能 | 冷启动: 18s, 温启动: 2.2s, 热启动: 1.8s |
| 灵敏度 | 冷启动: -146dBm, 重新获取: -157dBm, 跟踪: -157dBm |
| 精确度 | < 1.5M |
| GNSS 频段 |
GPS/Galileo: 1575.42±1.023 MHz GLONASS: 1597.5~1605.8 MHz 北斗: 1561.098±2.046 MHz |
| 天线 |
Frequency range: 1561~1615MHz Polarization: RHCP or linear VSWR: <2 (Typ.) Passive antenna gain: >0dBi |
| 软件 | |
| 管理界面 | CGI WebGUI, Command Line Interface (CLI), Telnet, SNMP |
| 网络时间管理 | SNTP, Cellular Time |
| 网管协议 | IPv4/IPv6, DDNS, SNMP v1/v2c/v3/Trap, MIBs, LLDP, DHCP server/client, TFTP, System Log |
| 传输管理 | NAT Routing, Traffic Control |
| 安全管理 | Firewall, DMZ, Port Forwarding, HTTPs, SSH |
| 冗余管理 | WAN/LTE Redundancy |
| VPN | IPsec, OpenVPN |
| 4G / LTE设定 | Radio on/off, 4G LTE/3G HSPA Configuration, SIM Security, Connection Status, Cellular to Eth-WAN Redundancy, GPS positioning |
| WLAN 设定 | WLAN Basic Settings: Radio on/off, 2.4G 11n/5G 11ac Band and Frequency selection, SSID/Multi-SSIDconfiguration, SSID broadcast, VLAN ID, WLAN to LAN Link fault pass-through, Cellular to WLAN Auto Offload and advanced WLAN settings, 802.1X |
| 电源 | |
| 电源输入 | 12/24VDC(8~32VDC 升压至 54V) 最小 8V 低峰值辅助电压 |
| 反向保护 | 有 |
| 直流输出 | 5.5A@24VDC, 11A@12VDC, <15A@8VDC |
| 功耗 | 最大 12W@24VDC 满载无 PD 供电, 建议保留 15% 容许范围 |
| PoE 以太网供电 | |
| 供电模式 | Alternative A |
| PoE 功率预算 | 系统: Max. 120W@70°C/24VDC, Max.60W@70°C/8VDC |
| PoE 标准 | IEEE 802.3af/at |
| 管理 | PoE 使能/去使能, 系统/网口供电量控制, PD 状态检测, PoE 时间表, PoE 状态监控 |
| 机构 | |
| 安装 | 壁挂 |
| 外壳 | 钢、金属铝 |
| 尺寸 | 200(W) x 55(H) x 126(D) mm / 不含壁挂 |
| IP 等级 | IP31 |
| 重量 | ≒1.4KG (TBD) |
| 环境 | |
| 操作温湿度 | -40°C~75°C , 5%~95% 非凝结 |
| 储存温度 | -40°C~85°C |
| MTBF | >200,000 小时 |
| 质保 | 5 年 |
| 认证 | |
| 安全 | EN60950-1 Compliance |
| EMC | EN61000-6-2/EN61000-6-4 |
| EMI | CISPR 22, FCC part 15B Class A |
| Radio |
RED Compliance Safety: EN 62368-1 EN 50385/EN62311 MPE assessment EN 301 489-1/17/19/52, EN 55032/55024 EN 300 328/EN 301 893 EN 301 908-1 FCC Part 15B |
| 交通控制 | NEMA-TS2 Compliance |
| 铁道 | EN50121-4 Compliance |
WR329P-2xLTE 工业级LTE POE交换器
工业8+1G蜂窝PoE路由交换机
型号 :
wr329p 2xlte
创新和智能 LTE 路由交换机 WR329P 系列，是为智慧交通而设计，结合了 LTE 路由器和 8 端口升压型 PoE+ 交换机的功能。超高弹性的多端口以太网至 LTE 路由，非常适于路边机柜或其他工业应用。灵活的模块化设计，允许自定义启用/禁用 PoE 端口、LTE。宽温和坚固的设计，讓你在既有恶劣的條件下，也能够方便地部署。
结合 PoE 交换机 + LTE网关（DP210 + WR322G）
高效能的无线网络
- LTE-AU: FDD B1/2/3/4/5/7/8/28; TDD B40
- LTE-CN: FDD B1/3/5//8; TDD B38/39/40/41
- LTE-U: FDD B2/4/12
百兆 / 千兆多口以太网
• LTE Cat.4，2x2 MIMO，150M 下行 和 50M 上传
• 4G/3G/2G 兼容
- LTE-E: FDD B1/3/5/7/8/20; TDD B38/40/41 - LTE-AU: FDD B1/2/3/4/5/7/8/28; TDD B40
- LTE-CN: FDD B1/3/5//8; TDD B38/39/40/41
- LTE-U: FDD B2/4/12
百兆 / 千兆多口以太网
• 支持 8 个百兆 PoE+ 端口，可达成线速转发
• 支持 1 个千兆 WAN 口，可用于上行链路，如连接 NVR 设备
• 可实现 LAN 到 LTE 或 WAN 的路由
• WAN 及 LTE 互为冗余备援
超强 PoE 供电效能
• 支持 8 个 IEEE 802.3af/at PoE+ 端口，最高可达每端口 30W
• 12/24V 到 54VDC 升压
• 高达 120W PoE 功率预算
• 完整 PoE 管理，包含端口功率预算控制，时程管理及 PoE 状态监控
增强的网络安全防护
增强的网络安全防护
• 支持防火墙流量分类、端口转发
• 支持NAT、DMZ等 LAN 保护技术
• 支持 OpenVPN、IPsec
• 支持 HTTPs/SSH 安全登录
智能管理
智能管理
• 多样管理方式，包含 WebGUI、CLI 和 SNMP
• 支持 ViewMaster 远程设定软件及 NetMaster NMS 网管软件
• 冗余功能: 支持 WAN / LTE 冗余备援，无线自动卸载
• 支持 LLDP 拓扑自动发现
• 多样诊断功能，如射频LED、Ping、TFTP、SNMP Trap、邮件告警和系统日志
• LTE 支持看门狗、自动重连机制
• OPCuA、云端监控 (根据需求支持)

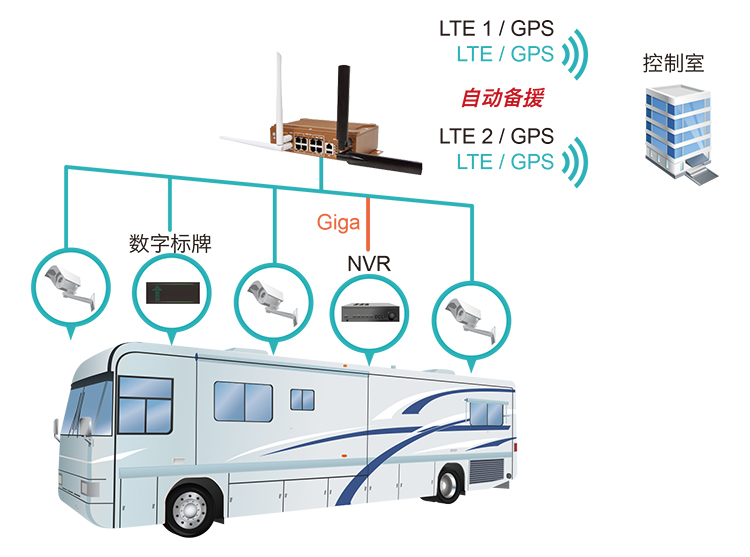

专为公交车、路边监控及智能交通应用的强固设计
专为公交车、路边监控及智能交通应用的强固设计
• 符合轨道边 EMC EN50121-4 规范
• EN61000-6-2 / EN61000-6-4 重工业认证
• ITS / 交通控制: NEMA-TS2 规范
• 车载: E-mark 兼容设计
• 欧盟 CE 认证
• FCC part 15 B Class A
• 高效能散热设计，适应零下 40~75℃ 的环境
|
|
*By Request
