• DP210

DP210

工业 8+2G 简易以太网供电交换机
2个千兆网口和8个百兆以太网供电网口
IEEE802.3af或at以太网供电PoE 可提供设备的供电
专利的设计可将8~32V的供电升压到48V的PoE供电,适合车用低压供电应用
支持服务质量QoS协议,搭配两个千兆上传网口,让影像监控与VoIP更顺畅
型号 : dp210

DP210是一款工业等级的简易型以太网交换机,具备2个千兆网口和8个百兆以太网供电网口。IEEE802.3af或at以太网供电PoE 可提供设备的供电。 专利的设计可将8~32V的供电升压到48V的PoE供电,适合车用低压供电应用。DP210支持服务质量QoS协议,搭配两个千兆上传网口,让影像监控与VoIP更顺畅。
规格
 技术
标准 IEEE 802.3af 或 at Power Over Ethernet
IEEE 802.3 10Base-T Ethernet
IEEE 802.3u 100Base-TX Fast Ethernet
IEEE 802.3ab 1000Base-T Gigabit Ethernet copper
IEEE 802.3x Flow Control and back-pressure
IEEE 802.1p Class of Service (CoS)
 效能
交换技术 储存与转发技术与非阻塞交换架构
MAC 地址数 8K
封包缓存记忆 1M bits
转换效能 10Base-T: 14,880pps, 100Base-TX: 148,800pps, 1000Base-TX: 1,488,100pps
 界面
网口 8 x 10/100Base-TX RJ45, 自侦测
2 x 100/1000Base-T RJ45, 自侦测
系统 LED 指示灯 1 x Power: 绿色
8 x PoE: 绿色
1 x DO: 红色
百兆网口 LED 指示灯 联线 (绿色), 传输 (绿色闪烁), 全双工 (褐色), 碰撞 (褐色闪烁)
千兆网口 LED 指示灯 联线 (绿色), 传输 (绿色闪烁),  速度 (褐色闪烁, 10M:1, 100M:2, 1000M:3 次)
DIP 指拨开关 网口错误警示
电源 / 数字输出 4针 科拆卸式端子
   2针 电源输入
   2针 DO: Dry Relay Output with 0.5A /24V DC
 电源
接入电压 12/24VDC(8~32VDC)
反接保护
输入电流 6.11A@24V
耗电量 Max 10.56W@24VDC 满载无 PD 供电,建议保留 15% 容许范围
  PoE 以太网供电
供电模式 Alternative B
PoE 总供电量 系统: 最大 120W, 120W@70°C/24VDC, 最大60W@70°C/8VDC
每网口: 最大 15.4 / 30W
PoE 标准 IEEE 802.3af / at
 机构
安装 导轨
外壳 金属、铝
尺寸 78.5(W) x 149(H) x 125(D) mm / 不含导轨夹
IP等级 IP30
重量 1.3KG (产品) / 1.7KG (含包装)
包装 240(W)x200(L)x130(H)mm (外盒)
16pcs / 纸箱 410(W)x 550(L)x490(H)mm (1.5KG)
 环境
操作温湿度 -40°C~70°C , 0%~95% Non-Condensing
储存温度 -40°C~80°C
MTBF >200,000 小时
全球保固 5 年
 认证
安全 EN60950-1 Compliance
EMC EN61000-6-2/EN61000-6-4
EMI CISPR 22, FCC part 15B Class A
EMS EN61000-4-2 ESD: 8KV(Air), 6KV(Contact) Criteria A
EN61000-4-3 RS: 20V/m(80M~1GHz), 10V/m(1.4G~2.1GHz), 5V/m(2.1G~2.5GHz)
EN61000-4-4 EFT: 2KV (Power, Signal Port, GND)
EN61000-4-5 Surge: Power: 2KV/1KV(Line to Ground/Line to Line), Signal Port: 2KV(Line to Ground) Criteria A
EN61000-4-6 CS: 10Vrms(Power, Signal Port)
EN61000-4-8 Magnetic Field: 30A/m continues /300A for 1~3s
铁道 EN50121-4



►高速以太网吞吐量交换技术

・10 个网口,包含 8 个百兆 PoE 口和 2 个千兆网口

・2 个千兆上传网口支援 QoS 服务质量,影像与 VoIP 串流

・8 千个 MAC 地址表

・网络交换存储与转发,无阻塞交换架构

►出众的PoE供电效能

・8 个 IEEE 802.3af 或 at PoE 标准供电网口,每个端口提供 15.4 / 30W 电力

・低电压输入 8 VDC, 70°C下总供电 60W

►强固型设计

・电源端子设计在前方, 方便现场安装施工

・特殊机构设计可适应严苛环境

・强化散热铝挤鳍片

・8~32V 宽电源输入范围可升压提供 8 个 PoE 网口供电

・可依需求选购 2 个光纤千兆口,搭配SFP做远距传输

・宽温设计可用于零下 40°C~70°C 严苛操作环境

・欧盟 CE 认证

・EN61000-6-2 / EN61000-6-4 重工业 EMC 认证

・EN50121-4 铁道轨道边 EMC 认证

・CISPR 22 / FCC part 15B class A 认证

・ESD / Surge 等级可达 Severity Level 3 Criteria A,无封包丟失

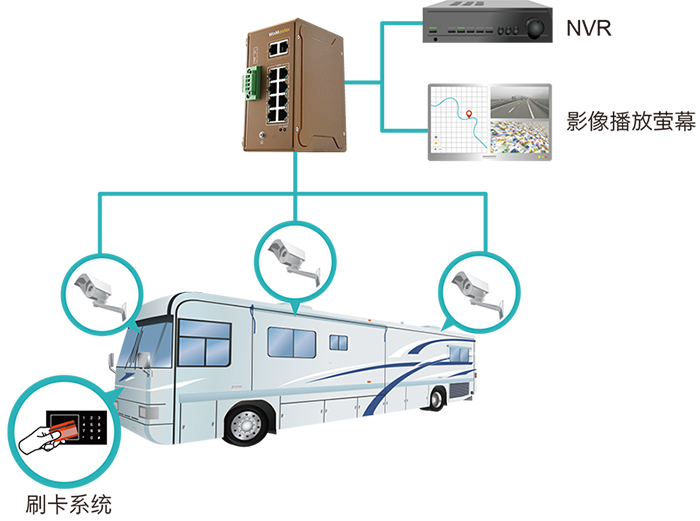

  • 新一代的公交车备有电子系统,可提供各种选项,方便客户根据标准化控制程序进行更新。
  • 操作系统中的所有元件都与LCD显示屏一起集成在一个控制台中,并安装于公交车仪表板上。
  • DP210安装于公交车上, 并可由车用的12V/24V电源升压至48V,供PoE以太网供电PoE IP摄影搜集实时视频。
  • 车载的NVR(网络硬盘录像机)系统记录了来自PoE视频摄像机的信号,这些PoE摄像机安装于驾驶室、公交车内各部,并可通过仪表板上的LCD显示屏,随时观看录制的视频。
  • 公交车上更配备有小额付费刷卡机,方便乘客搭乘付费,即时连线扣款。
  • GPS则被集成到新的电子系统中,方便在电子地图上观看车辆位置。


订购信息
 型号                                             描述
DP210 工业 8+2G 简易 IEEE 802.3af PoE 交换机
DP210 v2 工业 8+2G 简易 IEEE 802.3at PoE 交换机
DP210-2F (接受客订) 工业 8+2G 简易 IEEE 802.3af / at PoE 交换机, 2 光口 SFP
包装与配件
1 x 产品本体
1 x 4针可拆卸式端子
1 x 本体上的导轨夹
1 x 快速安装指南



 选购配件
MK-D1-2 壁挂架 (含 2 壁挂板 与 8 螺丝)
PSD240-12
240W/12VDC 导轨式电源供应
PSD240-24 240W/24VDC 导轨式电源供应
