• DP612

DP612

工业 12G 3层管理型 PoE 交换机
支持通常用于骨干核心交换机的IEC 62443-4-2 标准的网络安全功能
有 8 个千兆 802.3at PoE 端口和 3 层 IPv6 路由功能
可提供高带宽和高功率传输
型号 : dp612

DP612 是一款全千兆 PoE 交换机,具有 8 个千兆 802.3at PoE 端口和 3 层 IPv6 路由功能,在规划大型 IP 网络方面提供了更大的灵活性。它支持通常用于骨干核心交换机的 IEC 62443-4-2 标准的网络安全功能,包括 L2-L7 IPv4 / IPv6 访问控制列表(ACL)、多级用户密码认证和 DHCP 侦听、IP 来源保护、动态 ARP 检测。8 个千兆 PoE+ 端口可为关键应用提供高带宽和高功率传输。
 技术
标准 IEEE 802.3 af/at Power Over Ethernet
IEEE 802.3 10Base-T Ethernet
IEEE 802.3u 100Base-TX Fast Ethernet
IEEE 802.3u 100Base-FX Fast Ethernet Fiber
IEEE 802.3ab 1000Base-T Gigabit Ethernet copper
IEEE 802.3z Gigabit Ethernet Fiber
IEEE 802.3x Flow Control and back-presure
IEEE 802.1AB Link Layer Discovery Protocol(LLDP)
IEEE 802.1p Class of Service (CoS)
IEEE 802.1QVLAN and GVRP
ITU-T G.8032 Ethernet ring protection switching(ERPS)
IEEE 802.1D-2004 Rapid Spanning Tree Protocol(RSTP)
IEEE 802.1Q-2005 Multiple Spanning Tree Protocol(MSTP)
IEEE 802.3ad Link Aggregation Control Prptocol(LACP)
IEEE 802.1x Port based Network Access Protocol
IEEE 1588 Precision Time Protocol v1/v2
 效能
交换技术 基于无阻塞交换架构的储存与转发技术
MAC 地址数 16K
封包缓存  1.5M Bytes
巨型帧 9216 Bytes
转换效能 10Base-TX: 14,880pps, 100Base-TX/FX: 148,800pps, 1000Base-TX/FX: 1,488,100pps
VLAN 256VLANs
VLAN ID 1~4094
服务等级 每端口8个优先级队列
看门狗 硬件设计10秒定时器
 界面
网口 8 x 10/100Base-T RJ45, 自侦测
4 x 100/1000M Base SFP, DDM
系统 LED 指示灯 2 x 电源: 绿色
1 x 系统状态: 正常: (绿色), 韧体更新:(绿色闪烁)
1 x DO: 红色
1 x DI: 绿色

1 x 环网状态:未启用(不亮), 正常非 RPL Owner (绿色), 正常 RPL Owner (绿色闪烁),  异常 (褐色), 端口失效 (褐色闪烁)
8 x PoE : 褐色
网口 LED 指示灯 联网 (绿色), 传输 (绿色闪烁), 速度1000M (褐色), 速度100M (不亮)
SFP LED 指示灯 联网 (绿色), 传输 (绿色闪烁), 速度1000M (褐色), 速度100M (不亮)
重启 系统重启 (2-6秒) / 出厂设定重启 (超过7秒)
设定端口 1 x RS232 RJ45 系统设定。Baud Rate: 115200.n.8.1
USB 1 x USB 用于现场设定 / 固件更新
电源输入,数字输入,数字输出 8针 可拆卸式端子
   4针 双电源输入
   4针 DI,DO( Relay Alarm)
1 x 数字输出: 乾接点输出 0.5A /24V DC
1 x 数字输入: 数字输入光电耦合隔离
   数字高: DC 11V~30V
   数字低: DC 0V~10V
 电源
操作电源 48VDC(46~57VDC), 50~57VDC for IEEE802.3 at
反接保护 Yes
接入电流 4.67A@54V
耗电量 最大 18.9W@54VDC 满载无PD供电,建议保留15% 容许范围
 PoE 以太网供电
供电模式 Alternative A
PoE 总供电量 系统: 最大240W@75°C
每端口: 最大 30W
PoE 标准 IEEE 802.3 af/at
管理 系统 / 网口供电量控制、PoE时间表、PD状态检查、PoE状态
 软件
管理接口 CGI WebGUI, Command Line Interface (CLI), Telnet, SNMP
时间管理 NTP,IEEE 1588 Precision Time Protocol v1/v2
网管协议 IPv4/IPv6, SNMP v1/v2/v3/Trap, MIBs, RMON, LLDP, DHCP
server/client/Option 82, TFTP, System Log, SMTP
传输管理 Flow Control, Port Trunk/802.3ad LACP, VLAN, Private VLAN, GVRP, GMRP, QinQ, QoS, IGMP Snooping v1/v2/v3, Rate Control, Storm Control, Port Mirror
安全管理 IEEE 802.1X/RADIUS, Private VLAN, ACL(MAC/IP filter), HTTPs/SSH secure login
冗余管理 Rapid Spanning Tree Protocol (RSTP)/Multiple Spanning Tree Protocol (MSTP)
ITU-T G.8032 v1/v2 Ethernet Ring Protection Switching (ERPS)
Virtual Router Redundancy Protocol(VRRP)
L3 路由 静态 / 动态 IP Routing, VLAN Routing, RIP v1/v2(64 项目), OSPF v1/v2, IGMP and Multicast Routing (64 项目)
 机构
安装 导轨
外壳 钢铝合金
尺寸 85.5(W) x 150(H) x 126.5(D) mm / 不含导轨夹
IP等级 IP31
重量 1.38KG
 环境
操作温湿度 -40°C~75°C , 0%~95% Non-Condensing
存储温度 -40°C~85°C
Hi-Pot 隔离 AC1.5KV
MTBF >500,000 小时
质保 5 年
 认证
安全 IEC60950-1 Compliance
EMC EN61000-6-2/EN61000-6-4
EMI CISPR 22, FCC part 15B Class A
EMS EN61000-4-2 ESD, EN61000-4-3 RS, EN61000-4-4 EFT, EN61000-4-5, EN61000-4-6 CS,
EN61000-4-8 Magnetic Field
铁道 EN50121-4
全千兆网络交换与超高吞吐量
・12 个千兆网口,包含 8 个千兆 RJ45 网口与 4 个 SFP 网口
・16K MAC地址表
・1.5MBytes 封包缓存,可供 H.264 编码的突发报
・9K 巨型帧
・基于无阻塞交换架构的存储转发
动态路由与冗余保护
・支持 RIPv1/v2、OSPFv1/v2
・单播/多播静态路由,提供高效能路由需求
・支持 VRRP,确保单点失效仍有可靠路由
ITU-T G.8032 v1/v2 ERPS 网络冗余协议
・ITU 标准环网冗余协议
・提供小于 50ms 的保护与复原时间
・相容于它厂交换机,并保持快速复原时间
・相容于商用交换机,可取代 STP / RSTP
・可更有效的规划与 ERPS 链、多链的拓扑连结
IEC62443-4-2 第三 / 四级网络安全防护
・支持 L2-L7 ACL 访问控制列表,可解析 128byte 长度数据包
・DHCP 监听(DHCP Snooping)、IP来源保护(IPSG)、动态ARP检测(DAI)
・802.1Q VLAN、私有VLAN、先进端口安全
・多层用户密码
・HTTPs/SSH /SFTP、256bit AES 加密
・802.1x MAB 供非 802.1x 的终端设备连接认证
・RADIUS / TACACS+ 中央密码认证
强大的PoE供电能力
・8 个 IEEE 802.3af/at PoE 端口,每端口输出功率可达 30 瓦
・于 70°C 操作环境,仍可输出 100 瓦 PoE 电力
・完整的 PoE 管理功能,包含每个供电口的功率预算、供电时程表与状态监控
强固型设计适用于轨道边网络监控
・EN50121-4 铁道轨道边 EMC 认证
・高等级 EMC 电磁防护,超越交通控制与重工业标准
・EN61000-6-2/4 重工业设备认证
智能管理
・支持 Web、CLI、SNMP v1/v2c/v3 和 RMON 设定
・IEEE 1588v1 PTP 精确时间同步协议
・LLDP 拓朴控制
・Modbus/TCP、Ethernet/IP 满足工厂自动化应用需求
・USB 方便现场设定与固件升级
・软件工具,简易LAN管理
・NMS 网络管理系统

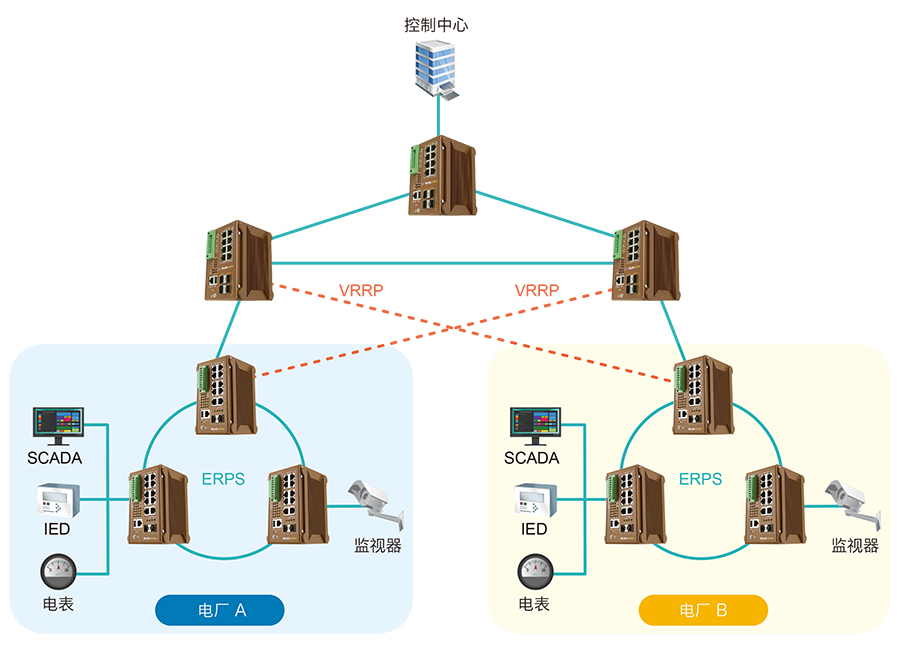

  • 随着电力公用事业的位置远程分配,DCS 通常在电厂自动化系统中被使用,从而提高工作效率,同时消除对环境的影响。
  • 各种自动化组件之间的数据通信的重要作用是显而易见的,但因为它基于以太网和互联网,而网络攻击和连线质度也成为数据保护的课题。
  • DP612 具有 IP31 坚固的外壳、双冗余 10~60VDC 电源输入、Hi-Pot 高压隔离和 -40°C~75°C的工作温度,适用于变电站环境 。
  • 8 个千兆以太网端口,可与IP监控摄像机连接;而 4 个千兆 SFP 端口,用于上行数据传输到变电站监控中心。
  • VRRP 功能提供网关备份,保持网络可用性。
订购信息
 型号                                                                描述
DP612 工业 12G L3 管理型 PoE+ 交换机
包装清单
1 x 产品本体 (不含光纤模块)
1 x 8针可拆卸端子
1 x 本体上的导轨夹
1 x 快速安装指南


 选购配件
MK-W-1 壁挂架 2 壁挂版与 8 螺丝
PSD-240-48
PSD-480-48

240W / 48VDC DIN-rail power supply
480W / 48VDC DIN-rail power supply
SFPGEM05 SFP, 1000Mbps, LC, multi, 550M, 0~70°C
SFPGEM05T SFP, 1000Mbps, LC, multi, 550M, -40~85°C
SFPGEM05D SFP, 1000Mbps, LC, multi, DDM, 550M, 0~70°C
SFPGEM05DT SFP, 1000Mbps, LC, multi, DDM, 550M, -40~85°C
SFPGEM2 SFP, 1000Mbps, LC, multi, 2KM, 0~70°C
SFPGEM2T SFP, 1000Mbps, LC, multi, 2KM, -40~85°C
SFPGEM2D SFP, 1000Mbps, LC, multi, DDM, 2KM, 0~70°C
SFPGEM2DT SFP, 1000Mbps, LC, multi, DDM, 2KM, -40~85°C
SFPGES10 SFP, 1000Mbps, LC, single, 10KM, 0~70°C
SFPGES10T SFP, 1000Mbps, LC, single, 10KM, -40~85°C
SFPGES10D SFP, 1000Mbps, LC, single, DDM, 10KM, 0~70°C
SFPGES10DT SFP, 1000Mbps, LC, single, DDM, 10KM, -40~85°C
SFPGES30 SFP, 1000Mbps, LC, single, 30KM, 0~70°C
SFPGES30T SFP, 1000Mbps, LC, single, 30KM, -40~85°C
SFPGES30D SFP, 1000Mbps, LC, single, DDM, 30KM, 0~70°C
SFPGES30DT
SFP, 1000Mbps, LC, single, DDM, 30KM, -40~85°C
