• DP406

DP406

工业 全千兆ERPSv2 PoE光纤网环交换机
内建4个千兆PoE af/at电口和2个百兆/千兆SFP光口
4个千兆PoE电口可以供应IP摄像机或无线AP使用
单口最高可支持30瓦电力。
型号 : dp406

中波动光推出DP406 – 工业L2智能管理PoE交换机,内建4个千兆PoE af/at电口和2个百兆/千兆SFP光口。4个千兆PoE电口可以供应IP摄像机或无线AP使用,单口最高可支持30瓦电力。

 技术
标准 IEEE 802.3 10Base-T Ethernet
IEEE 802.3u 100Base-TX Fast Ethernet
IEEE 802.3ab 1000Base-T Gigabit Ethernet copper
IEEE 802.3u 100Base-FX Fast Ethernet Fiber
IEEE 802.3x Flow Control and back-presure
IEEE 802.3ab 1000Base-T Gigabit Ethernet copper
IEEE 802.1AB Link Layer Discovery Protocol(LLDP)
IEEE 802.1p Class of Service (CoS)
IEEE 802.1Q VLAN
ITU-T G.8032 Ethernet ring protection switching(ERPS)
IEEE 802.1D-2004 Rapid Spanning Tree Protocol(RSTP)
IEEE 1588 Precision Time Protocol v1/v2
 界面
网口 4 x 10/100/1000M Base-T RJ-45, 自侦测
2 x 100/1000M Base SFP
系统 LED 指示灯 2 x 电源: 绿色
1 x 系统状态: 正常: (绿色), 韧体更新: (绿色闪烁)
1 x DO: 红色
2 x 光纤: 联网 (绿色), 传输 (绿色闪烁)

1 x 环网状态: 灯灭: 未启用, 绿色: 正常 非 RPL Owner,绿色闪烁: 正常RPL Owner
4 x PoE 装态: 绿色
网口 LED 指示灯 联网 (绿色), 传输 (绿色闪烁)
重启 系统重启 (2-6 秒) / 出厂设定重启 (超过 7 秒)
USB 1 x USB 现场设定 / 固件更新
电源输入,数字输出 6针 可拆卸式端子
   4针 双电源输入
   2针 DO( Relay Alarm)
DO: 乾接点输出 0.5A /24V DC
 电源
接入电压 48VDC(46~57VDC, 50~57VDC 建议用于IEEE802.3at)
反接保护
接入电流 2.5A@54V
耗电量 最大 8.5W@54VDC 满载无PD供电, 建议保留 15% 容许范围
 软体
管理界面 CGI WebGUI, Command Line Interface (CLI), Telnet, SNMP
时间管理 NTP, *IEEE 1588 Precision Time Protocol v1/v2
网管协议 IPv4, SNMP v1/v2/v3/Trap, MIBs,  LLDP, DHCP server/client, TFTP, System Log, SMTP
传输管理 Flow Control, VLAN, Class of Service, QOS, Rate Control, Port Mirror
安全管理 Management IP, SSH, SSL
冗余管理 Rapid Spanning Tree Protocol (RSTP)
ITU-T G.8032 v1/v2 Ethernet Ring Protection Switching (ERPS)
 PoE
供电模式 Alternative A
PoE总供电量 系统: 最大 120W@75°C
每端口: 最大 30W
PoE标准 IEEE 802.3af/at
管理 系统/网口供电量控制, PD状态检测, PoE时间表, PoE 状态
 机构
安装 导轨式
外壳 钢铝合金
尺寸 78.5(W) x 149(H) x 125(D) mm / 不含导轨夹
IP等级 IP30
重量 约 800g
 环境
操作温湿度 -40°C~70°C , 5%~95% Non-Condensing
存储温度 -40°C~85°C
MTBF >200,000 小时
质保 5 年
 认证
安全 IEC60950-1 Compliance
EMC EN61000-6-2/EN61000-6-4
EMI CISPR 22, FCC part 15B Class A
EMS EN61000-4-2 ESD , EN61000-4-3 RS, EN61000-4-4 EFT, EN61000-4-5 , EN61000-4-6 CS, EN61000-4-8 Magnetic Field
*要求提供



►全千兆网络交换与超高吞吐量

・支持 4 个千兆端口及 2 个千兆 SFP 接口

・8K MAC 地址表

・网络交换存储与转发,无阻塞交换架构

►智能管理

・支持网页、命令行、Telnet、SNMP v1/v2c/v3 跟 Trap 设定

・LLDP 拓朴控制

・USB 方便现场设定与韧体升级

・NetMaster - 个别节点监控的 NMS 系统

・ViewMaster - 分布式管理的远程配置软件

►ITU-T G.8032 v1/v2 ERPS 网络冗余协议

・ITU 标准环网冗余协议

・提供小于 50ms 的保护与复原时间

・相容于它厂交换机,并保持快速复原时间

・相容于商用交换机,可取代 STP / RSTP

・可更有效的规划与 ERPS 链、多链的连结

►适合IP监控的强固型设计

・专利强固型防护设计,适应艰困环境

・宽工作温度与湿度范围:-40°~75°C,95%湿度

・EN 61000-6-2/4 重工业设备认证

►强大的 PoE 供电能力

・提供 4 个千兆 IEEE 802.3af/at 标准 PoE 电口

・每口供电量高达 30W,120W PoE 功率预算

・完整的 PoE 管理,包括每端口功率预算控制、PoE 时程表和 PoE 状态监控

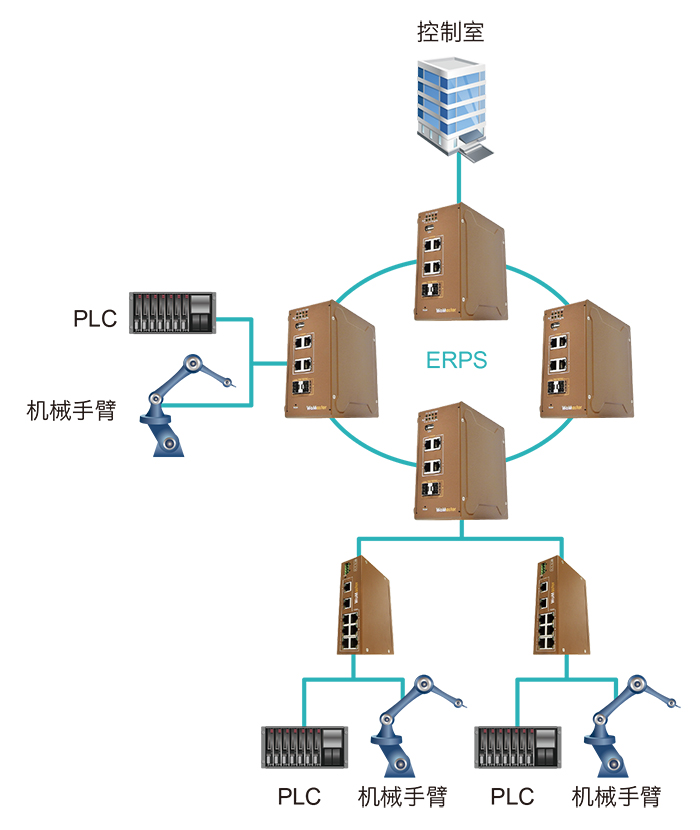

  • DS108 配备 8 个百兆以太网口,可连接机械手臂和PLC。
  • DP406 配备 4 个千兆网口及 2 个百兆跟千兆 SFP 光口,提供与控制中心长距离的连机。
  • DP406 支持 G.8032 v1 / v2 ERPS 标准以太环网保护切换协议,避免网络中断。
  • 宽温设计,可用于 -40°~75℃ 的严苛操作环境。


订购信息
 型号
DP406 工业4G+2GF 管理型Po交换机
包装与配件
1 x 产品本体
1 x 6针 可拆卸接线端子
1 x 本体上的导轨夹
1 x 快速安装指南


 选购配件
SFPGEM05 SFP, 1000Mbps, LC, multi, 550M, 0~70°C
SFPGEM05T
SFP, 1000Mbps, LC, multi, 550M, -40~85°C
SFPGEM05D
SFP, 1000Mbps, LC, multi, DDM, 550M, 0~70°C
SFPGEM05DT
SFP, 1000Mbps, LC, multi, DDM, 550M, -40~85°C
SFPGEM2
SFP, 1000Mbps, LC, multi, 2KM, 0~70°C
SFPGEM2T
SFP, 1000Mbps, LC, multi, 2KM, -40~85°C
SFPGEM2D
SFP, 1000Mbps, LC, multi, DDM, 2KM, 0~70°C
SFPGEM2DT
SFP, 1000Mbps, LC, multi, DDM, 2KM, -40~85°C
SFPGES10
SFP, 1000Mbps, LC, single, 10KM, 0~70°C
SFPGES10T
SFP, 1000Mbps, LC, single, 10KM, -40~85°C
SFPGES10D
SFP, 1000Mbps, LC, single, DDM, 10KM, 0~70°C
SFPGES10DT
SFP, 1000Mbps, LC, single, DDM, 10KM, -40~85°C
SFPGES30 SFP, 1000Mbps, LC, single, 30KM, 0~70°C
SFPGES30T SFP, 1000Mbps, LC, single, 30KM, -40~85°C
SFPGES30D SFP, 1000Mbps, LC, single, DDM, 30KM, 0~70°C
SFPGES30DT
SFP, 1000Mbps, LC, single, DDM, 30KM, -40~85°C
SFPGES40 SFP, 1000Mbps, LC, single, 40KM,  0~70°C
SFPGES40T SFP, 1000Mbps, LC, single, 40KM, -40~85°C
SFPGES40D SFP, 1000Mbps, LC, single, DDM, 40KM, 0~70°C
